概述
投入式液位變送器核心部件為陶瓷電容壓力傳感器。采用特殊工世，內部具有三重保護功能，徹底解決了結露問題。且測量膜片與介質大面積接觸，不易堵塞，便于清洗，進一步發揮了陶瓷傳感器抗腐蝕性能好的技術特點和較經濟的優勢。
其技術先進、結構獨特、適用面廣可廣泛應用于石油、化工、電力、冶金、船舶、油罐等行業。

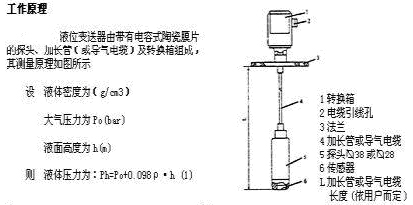

如（1）式所示，若大氣壓Po發生變化，陶瓷膜片就會受到宛如液位變動一樣的影響，為了消除大氣壓變化引起的誤差，變送器采用導氣管將大氣壓Po引入陶瓷膜片一側（上側），從而使陶瓷膜片上所承受的總壓力Ph為：
Ph＝0.098ρh （2）
如（2）式所示，Ph只與液體的密度和高度有關，若液體密度ρ一定，Ph與h成正比，只要測出Ph便可知道液體的深度。
技術參數
● 測量范圍 0-200m ● 輸出信號 4-20mA（二線制）0-20mA（三線制）
● 精度 ±0.2%FS，±0.5%FS ● 供電電源 24VDC±5%
● 滯后 優于0.01%FS ● 供電電源 24VDC±5%
● 穩定性 優于每年0.1%FS ● 死區 ＜0.1%S
● 環境溫度影響 每10℃＜0.1%FS ● 耐工作振動 承受頻率5——60HZ、2.5±0.25mm、加速度g三方向歷時二小時的振動，且對精度無影響
● 介質溫度 -20-+80℃ ● 介質溫度影響 每10℃＜0.1%FS
● 防護等級 IP65 ● 防爆等級 ia IIbT6
|
