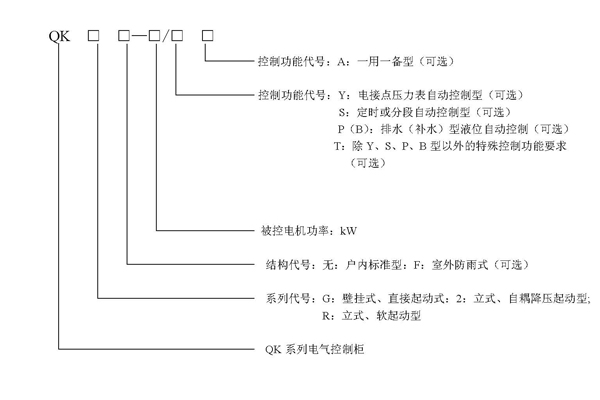

QK系列電氣控制柜共分三類，其中，QKG系列電氣控制柜，控制功率從3 kW～15 kW，為壁掛式、直接起動型水泵控制；QK2系列電氣控制柜，控制功率從18.5kW～220 kW，為立式、自耦降壓起動型水泵控制柜；QK系列電氣控制柜都具有主回路短路、缺相、三相不平衡、過載等保護功能。同時，增加了電流表、電壓表指示功能，便于觀察判斷。
性能特點
控制功率齊全：液位，壓力溫度時間聯動等多種方式電機保護功能齊全：短路缺相過載漏水超溫等多種檢測設計合理結構緊湊經濟實用.
應用范圍
生活及工業給排水自動控制，消防，噴淋及增壓泵自動控制空調冷熱水循環泵控制，其它交流電機的控制及起動.
技術參數
控制電機功率：15-110kw控制電壓：380V控制水泵臺數：1~5臺.
|
序號 |
規格型號 |
額定電流（A） |
功率 |
|
序號 |
規格型號 |
額定電流（A) |
功率 |
|
1 |
QKG-3 |
8 |
3 |
15 |
QK2-55 |
114 |
55 |
|
2 |
QKG-4 |
10 |
4 |
16 |
QK2-63 |
131 |
63 |
|
3 |
QKG-5.5 |
14 |
5.5 |
17 |
QK2-75 |
152 |
75 |
|
4 |
QKG-7.5 |
19 |
7.5 |
18 |
QK2-90 |
183 |
90 |
|
5 |
QKG-9.2 |
22 |
9.2 |
19 |
QK2-100 |
203 |
100 |
|
6 |
QKG-11 |
26 |
11 |
20 |
QK2-110 |
223 |
110 |
|
7 |
QKG-13 |
31 |
13 |
21 |
QK2-125 |
250 |
125 |
|
8 |
QKG-15 |
36 |
15 |
22 |
QK2-132 |
278 |
132 |
|
9 |
QK2-18.5 |
42 |
18.5 |
23 |
QK2-140 |
290 |
140 |
|
10 |
QK2-22 |
48 |
22 |
24 |
QK2-160 |
318 |
160 |
|
11 |
QK2-25 |
55 |
25 |
25 |
QK2-185 |
367 |
185 |
|
12 |
QK2-30 |
65 |
30 |
26 |
QK2-200 |
400 |
200 |
|
13 |
QK2-37 |
80 |
37 |
27 |
QK2-220 |
434 |
220 |
|
14 |
QK2-45 |
97 |
45 |
28 |
|
|
|
說明：如果水泵的額定電流大于控制柜的額定電流，應選用大一規格的控制柜。
|
